Edité le 10 Janvier 2004

                 Présentation du composant.

    Ce circuit intégré comporte 16 broches, c'est un compteur décimal ayant la particularité (et

    l'inconvénient...mais c'est le seul !), de compter de 1 à 10...mais dans l'ordre des broches suivant:

    3, 2 , 4 ,7 , 10 , 1, 5 , 6 , 9 , et 11  très peu gênant lors de la mise au point, cela devient un véritable

    casse-tête lorsqu'il faut sortir un typon (c'est le tracé du circuit imprimé), qui soit petit, sans strap et le

    tout en respectant le pas 2,54 mm et sans court-circuit SVP...

    Sa tension d'alimentation : de 5 à 15 volts (avec pour ma part une préférence pour le 9 volts qui évite de faire

    chauffer "la bête" et assure une bonne stabilité de fonctionnement). Un 7809 fera très bien l'affaire.

    Ce circuit fait bien évidemment partie de la famille des C-Mos.

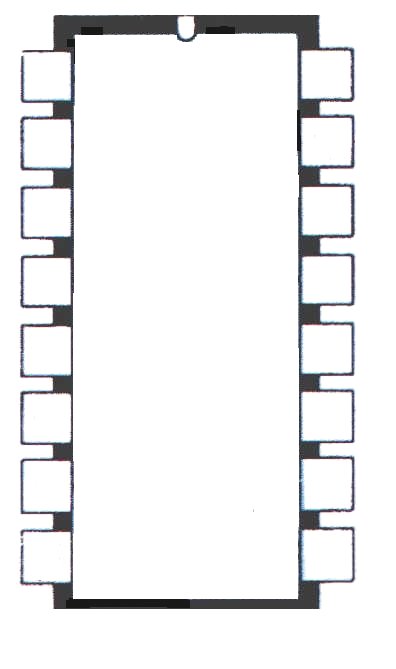

    Le brochage

Sens de Lecture:  Attention aux surprises lors de la mise au point :

A gauche de haut en bas :  de 1 à 8

A droite de Bas en haut :   de 9 à 16

Broche n° 1: (encoche toujours vers le haut), première broche à gauche :

Sortie n° 5

Broche n°2 :

Sortie n° 1

Broche n° 3:

Sortie n° 0

Broche n°4

Sortie n° 2

Broche n°5:

Sortie n° 6

Broche n° 6

Sortir n° 7

Broche n°7

Sortie n°3

Broche n° 8    Attention  Moins alimentation

Broche n° 9

Sortie n°8

Broche n° 10

Sortie n°4

Broche n°11

Sortie n° 9

Broche n°12:

La sortie appelé Carry (rien a voir avec le célèbre film...), il s'agit en fait d'une sortie de commande intéressant qui permet d'obtenir un niveau logique à l'état haut de la première à la 5 eme impulsion et un état bas de la 6 eme à la 10 impulsion.

Broche n° 13:

Ce que j'appelle personnellement la "broche de fige" , au moins le comptage va de 1 à 10 , "pontée" sur une sortie (au choix ), vous pouvez définir le nombre de sorties à l'état haut avant "blocage" :

 Exemple: un pontage de cette broche sur la broche 4 va permettre de compter de 3 à 2, arrivé à la broche 4 ,   l'état 1 restera en place bloqué dans cette situation.

Broche 14:

C'est le "big ben" de l'ensemble, le chef d'orchestre qui permet l'avance du comptage.

(Elle porte d'ailleurs bien son nom :  clock)

Broche 15:

Broche de remise à zéro, elle permet d'ajuster le nombre de sorties actives, broche permettant le paramétrage

des sorties :au moins le comptage est total.

(de 1 à 10 ).

Broche n° 16 ATTENTION LE PLUS
