Edité le 14 mai 2008

Descriptif du montage

Cette réalisation permet de commander des appareils à l'aide d'une télécommande

(Marche Arrêt). Si comme moi, vous disposez de récepteurs satellites et récepteurs TNT

vous avez pu remarquer que ces appareils chauffent terriblement mettant en péril l'appareil

lui-même mais aussi ces voisins (généralement empilés). La solution consiste donc à sélectionner

uniquement les "démos" utilisés... en plus c'est bon pour la planète, pour le porte monnaies puisque

rien se transforme donc rien ne se perd !

J'en suis seulement à l'étude avec comme choix pour l'encodage un UM 3750 très connu, bon

marché et facile à mettre en oeuvre. Le choix de l'émission s'est porté sur un intégré HF de

type Aurel, Mipot ou encore Telecontrolli en 433 mhz. Pas de risque d'allumage sauvage

puisque le signal est codé !

Je pense utiliser un ensemble de matrices différentes commutables par micro switch afin

d'avoir plusieurs canaux à dispo, la limite se situant qu'au nombre de combinaisons de

L'UM 3750. Il y a 9 points d'encodage par rapport à la "masse" , ça laisse de la marge !

Pour la partie réception, je n'ai pas encore arrêté avec précision les choix. Le decodeur

sera bien évidemment un UM 3750 ainsi qu'un récepteur intégré 433 Mhz.

reste le problème du choix du Set/reset pour enregistrement des commandes.

Bascule de type flip flop  ou  16 F 84 en télérupteur c'est à voir...

L'étage final de commutation se fera par relais évitant ainsi les histoires d'isolation

galvanique avec une colonie de MOC qui ferait grimper la note !!!

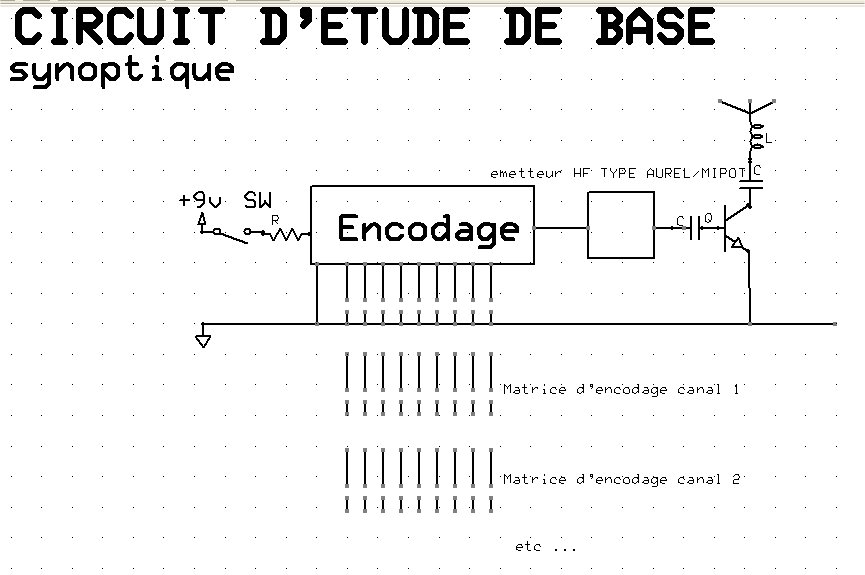

Synoptique (Basique pour le moment !)  de l'emetteur

 Vous pouvez m'envoyer vos idées sans problèmes !

 A bientôt pour la suite ...
