Edité le 22 Février 2008
Pas de sorcellerie et autres magies pour ce montage puisque nous allons exploiter
la "résistance " Z "naturelle" du condensateur en présence d'une tension alternative.
Pas de théorie "fumeuse" , simplement l'application de la formule Z = 1/cw (w pour oméga)
* si vous trouvez "l'oméga" dans les tables ASCII , je suis preneur !
ou w (oméga) = 2PI.f en oubliant pas que le courant est déphasé par rapport à la tension
si qui permet de pousser un "Ouf" de soulagement puisque dans ce cas de déphasage
la dissipation est quasi nulle ( je vous récite mes cours de radio électricité qui ont 20 ans
mais restent d'actualité).
Remarque : Pour une self c'est exactement l'inverse !!

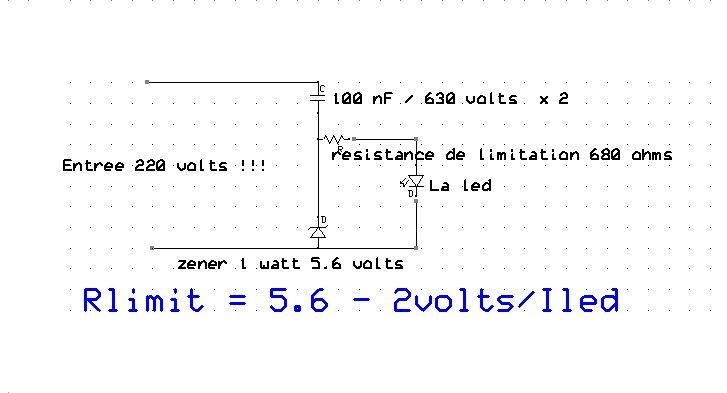

Le schéma
Schéma version pdf
Liste des composants employés :
Un condensateur polyester 100nF en 630 volts gamme X2 *
X2 est conseillé pour la sécurité du montage, le 630 volts permet de se garder une
bonne marge malgré des essais concluants en 400 Volts... EN 220 VOLTS
LA PRUDENCE RESTE LE MAITRE MOT !!!
Une résistance 1/2 watts 680 ohms
Une diode zener 5.6 Volts en 1 watt
Un coffret plastique pour isoler le montage !
Fonctionnement
Je ne reviens pas sur le condensateur qui présente une résistance en présence d'une tension
alternative, cette résistance permet d'obtenir un niveau acceptable pour la diode zener chargée
d'une part de polariser (sommairement sur une alternance ) le signal et limiter à 5.6 v la tension appliquée
à la LED par l'intermédiaire de la résistance limitant ainsi le courant dans celle-ci.
Le montage sera placé en boîtier isolé car le 220 volts est présent...

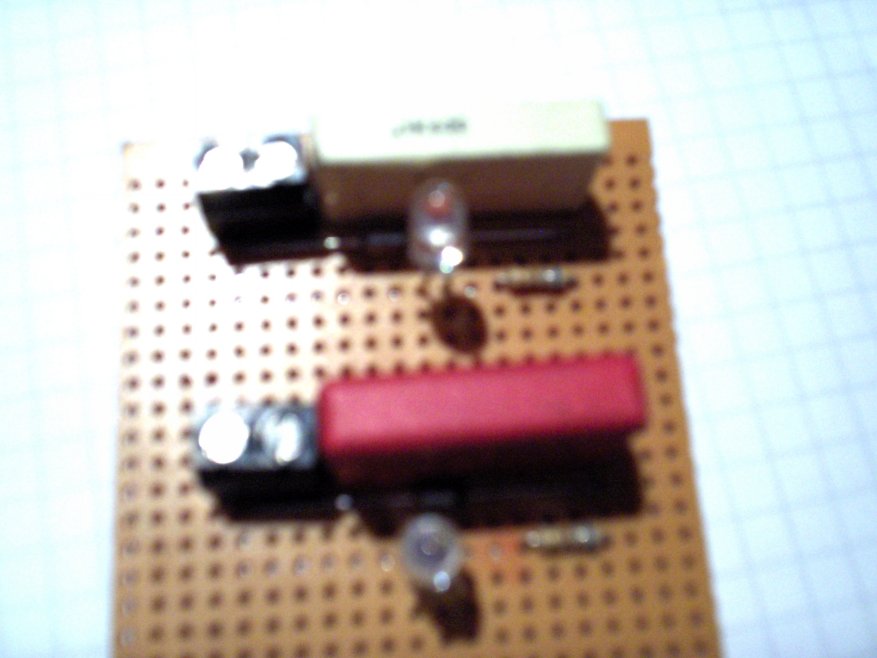

Aspect de la platine de test

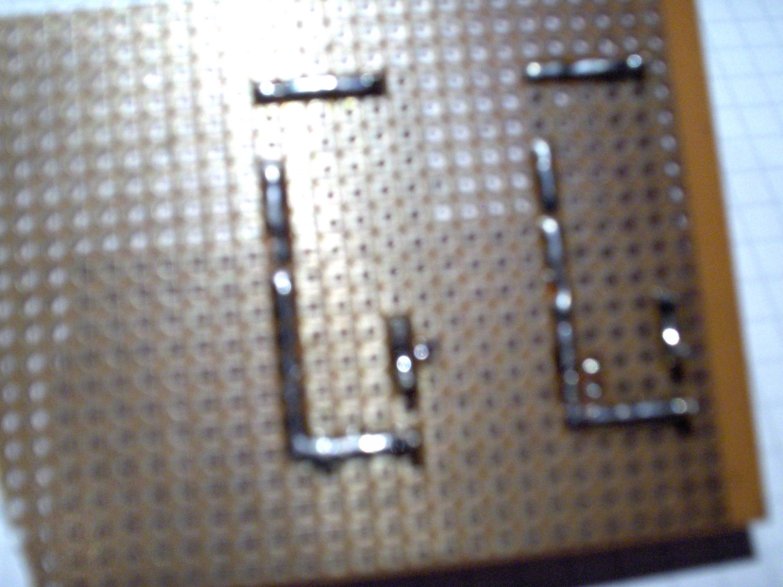

Deux circuits pour voyant Led 220 v réalisé sur une plaque d'essai
La simplicité de l'implantation permet de se passer du typon !
Aspect du montage "emballé"...
Et une vue de l'intérieur.
Vous devez soigner les isolations...Le 220 pardonne aucune erreur !!!
Mise en évidente du scintillement
La vidéo amusante qui permet de constater le scintillement (tension
pas parfaitement continu et effet du 50 Hz)
Bon montage...
