Edité le 26 novembre 2007

Ce schéma très simple permet de trouver une solution rapide aux petites amplifications.

J'ai réalisé ce montage en rapport direct avec les applications sur processeur PIC, bien

souvent le signal de sortie permet tout juste à exciter un petit buzzer, sympa pour confirmer

que la sortie fonctionne effectivement mais peu réaliste  lorsqu'il s'agit de mettre en application

un petit système.

Le LM 386 est utilisé en amplificateur avec un gain avoisinant "20". Il serait totalement utopique de

vouloir forcer cette valeur, d'un part l'alimentation mise en jeu (12 volts sous quelques mA) et la distorsion

anéantiraient le but de départ...

Cela dit, j'ai déjà utilisé ce type de montage comme "préampli " entre la sortie musique d'un baladeur et

l'étage de sortie à amplification importante. Pour cela il suffira d'ajouter en entrée un condensateur de

type polyester chargé de supprimer la composant continue du signal (pas toujours appréciée par l'étage d'ampli !)

et de limiter l'attaque à 0db - 0.775 volts afin de pas saturer et garder un signal propre... Rassurez vous point

d'oscilloscope indispensable votre oreille vous préviendra !!!

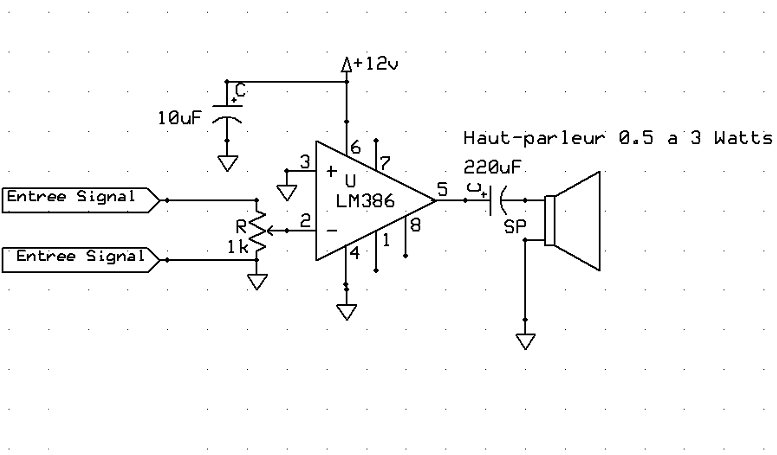

Le schéma

Pas de grandes explications sont à fournir... J'ai choisi un signal attaqué à l'entrée inverse

(signal au moins) mais vous pouvez très bien placé l'entrée 2 à la masse et attaquer la broche

3. Votre signal sera simplement en phase...

Le condensateur de sortie 220 uF est important puisqu'il agit un peu en "pompe de charge " et

booste le signal (essayez du 10 uF , vous comprendrez !!! --plus rien en sortie ...), il joue également

sur la fréquence du signal, encore une fois votre oreille pourra décider de la sonorité la plus appréciée,

en sachant que la valeur peu s'échelonner entre 47uF (limite ) et 470uF.

Le signal d'entrée passe par une ajustable de 1 kohms, parfait pour les PIC. Le condensateur 10uF

supprime les "ronflettes " éventuelles de l'alimentation.

L'alimentation en continue se fait entre la broche 6 (plus) et 4 (masse ) variant entre 9 et 15 volts.

Pour le Haut parleur, j'ai utilisé un 2 watts sous 8 ohms récupéré dans un poste radio avec une petite résistance en

parallèle de 10 ohms, cette petite astuce permet de gagner encore un peu de son... Attention toutefois à pas trop

baisser cette impédance (proche du court-circuit) qui serait fatal à votre LM 386.

Pour le calcul  :    Le produit divisé par la somme (valeur du HP par la résistance en parallèle)

Exemple : HP : 8 ohms   -  résistance : 10 ohms

soit :  (8* 10) / (8+10)  =  4 ohms .

Vous pouvez également construire deux exemplaires (stéréophonie) de ce montage et ainsi posséder à moindre frais

un mini ampli actif pour votre baladeur numérique !!!

 Bonne réalisation !

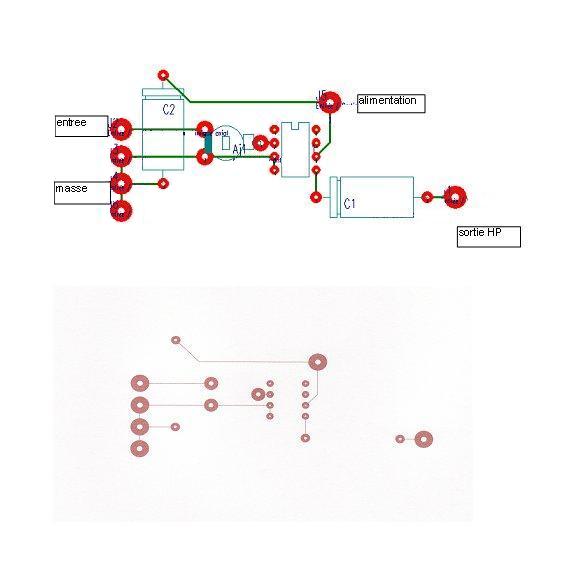

   Implantation des composants

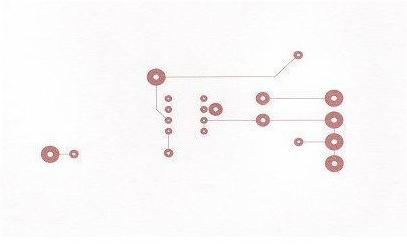

  Typon (très simple !!!), les habitués feront ce circuit sur Véroboard
